锅炉水冷壁管、换热器管的金属磁记忆检测

对因维修而停机的锅炉进行检测。图1是使用专用金属磁记忆应力集中磁检测仪（TSC型应力集中磁检测仪）检测水冷壁管的方案。

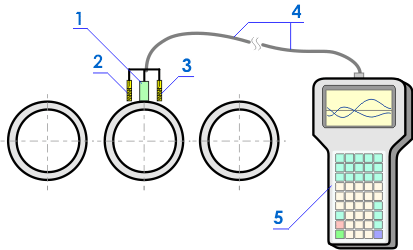

The scheme of waterwall tubes inspection — 图1：水冷壁管检测方案： 1 - 带长度测量传感器的扫描装置； 2, 3 - 磁通门传感器； 4 - 连接线缆； 5 - 金属磁记忆应力集中磁检测仪。

图2a是锅炉炉膛防水板水冷壁管应力集中区（SCZ）的检测结果片段；图2b是气体顶板水冷壁管的破坏特征。

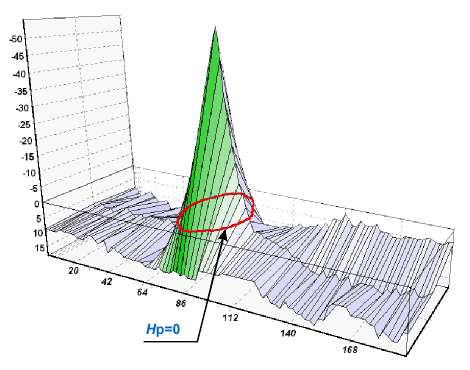

The results of inspection in a SC zone on the waterwall tube of the boiler furnace gasproof panel — 图2a：锅炉炉防水板水冷壁管检测结果片段——检测出应力集中区（SCZ）。

Characteristic damaging of the gasproof panel waterwall tube — Fig.2b. 气密板水冷壁管的检测结果片段——已经产生损坏。

图3是沿着管子防火母线进行磁记忆检测，并分析磁场（Hp）分布的特征检测出内壁腐蚀坑的案例。

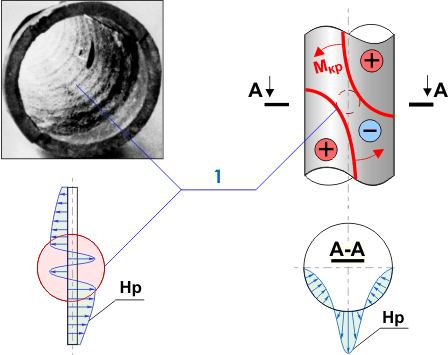

Detection of the corrosion pit by the character of the residual magnetization field — 图3：通过磁记忆磁场（Hp）分布特征检测腐蚀坑：1 - 腐蚀坑位置。

图4是沿着锅炉管外母线检测的自漏磁场（SMLF）的法向（Hpy）分量和切向（Hpx）分量的检测图例。

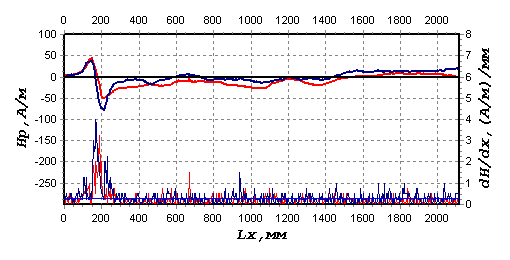

The distribution of the normal and the tangential components of the self-magnetic leakage field — 图4：自漏磁场（SMLF）的法向分量（Hpy）和切向分量（Hpx）的分布。

推荐的检测方法允许对换热管上的焊接对接接头以及与收集器连接的管子和线圈单元进行大规模检测，而无需进行金属修整。该方法可有效应用于珠光体和奥氏体钢材质的换热器管上应力集中区（SCZ）的检测。根据使用金属磁记忆法的检测结果，可以切割有代表性的管子试样，以分析金属的状态，确定内部沉积物的数量和质量。该方法允许同时进行缺陷检测和分析，揭示应力集中区（SCZ）和损坏发生的原因。

金属磁记忆检测法在早期诊断气密板管损坏和提高其维修效率方面有应用经验。建议使用金属磁记忆检测法检测的结果，通过确保管子的自我补偿来消除锅炉维修过程中出现应力集中区（SCZ）的原因，在应力集中区（SCZ）进行金属外表面磨削也是一种有效的措施。

金属磁记忆检测法检测速度很快，可以在5-6个工作日内检测完大功率锅炉炉膛的全部管子。

使用金属磁记忆的蒸汽和热水锅炉、换热器管道的工程检测方法指南”（GD 34.17.446-97）由“俄罗斯UES”RJSC批准，并与俄罗斯国家技术监督机构（Gosgrotechnadzor）达成一致。本指导文件对于电力工程行业企业的应用是强制性的，并且可以应用于拥有锅炉的其他行业的企业，这些企业接受俄罗斯国家技术监督机构的监督。2002年，根据过去累积的经验，对本指导文件进行了补充和修订。
